镀层结合力检测 镀层附着力检测-ks8凯发官方网站

漆膜与被涂面之间结合的坚牢程度称为附着力。附着力是涂料的重要指针。漆膜的牢固附着是涂料实现对基体材料保护的重要基础。因此，漆膜附着力的测定受到涂料、涂装行业的广泛关注。

目前现行有效的漆膜附着力测定标准有3个：

　　gb/t1720-1979(1989)漆膜附着力测定法

　　gb/t5210-1985涂层附着力的测定法---拉开法

　　gb/t9286-1998色漆和清漆漆膜的划格试验

gb/t1720-1979是漆膜附着力的传统测定方法，根据原化工部标准hg2-462-78转化而来。

该方法用专用附着力测定仪在漆膜样板上划圆滚线，按圆滚线划痕范围内漆膜完整程度评定附着力，分为1～7级，1级*好，漆膜完整无损。

这种方法由于操作简便，评定方法直观，加之在较长时间内没有其它测定方法，为广大涂料、涂装行业的*人员熟悉，现在仍被广泛采用。

gb/t5210-1985是参照采用guojibiaozhuniso4624:1978《色漆和清漆---附着力的拉开试验法》。

拉开法测定附着力是用胶粘剂将表面涂漆的专用试样在定中心装置上对接干燥后，以规定的速度(10mm/min)，在试样的胶结面上施加垂直、均匀的拉力，以测定涂层间或涂层与底材间附着破坏时所需的力，以kg/c㎡表示。

测定附着力时在拉力试验机上拉开，以产生附着破坏、内聚破坏、胶结破坏为有效。

试验结果用附着力和破坏形式组合表示。

该方法是定量测定附着力的方法。适于单层或复合涂层与底材间或涂层附着力的定量测定。对于研究涂层附着力、对比涂料性能有显着的意义。

目前涂料产品国家标准中仅8个标准有此定量指标，而大量的涂料产品的附着力无定量指针，因此该标准的使用并不普遍。

gb/t9286-1998系等效采用guojibiaozhuniso2409:1992《色漆和清漆——划格试验》(第二版)，代替等效采用iso2409:1972的gb9286-88。

该标准规定了以直角网格图形切割涂层穿透***底材时来评定涂层从底材上脱离的抗性的一种试验方法。

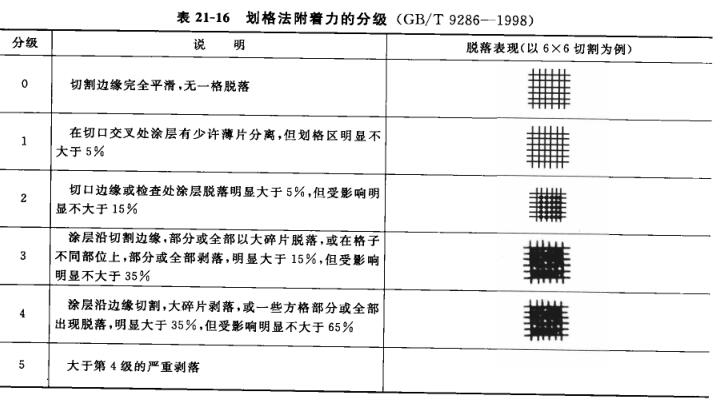

该标准规定用切割刀具在准备好的规定试板上纵横垂直交叉切割6条平行切割线(间距由涂层厚度和底材硬度确定)。用透明胶粘贴涂层切断处(软底材不用胶粘带)，均匀撕去胶粘带，检查切割涂层破坏情况。试验结果0～5级，0级完好无损(见图)。对于一般用途，前三级是令人满意的。要求评定通过/不通过时也采用前三级。

该标准与被替代的gb9286-88比较，主要的差异是：

　　a)新标准规定切割数为6，而原标准规定为6或11；

　　b)新标准规定了切割间距。这取决于涂层厚度和底材类型；

　　c)新标准只规定了手工切割的操作程序，而原标准还规定了机械切割的操作程序。
