1、兆欧表测试电力电缆绝缘电阻的准备工作，兆欧表也称摇表

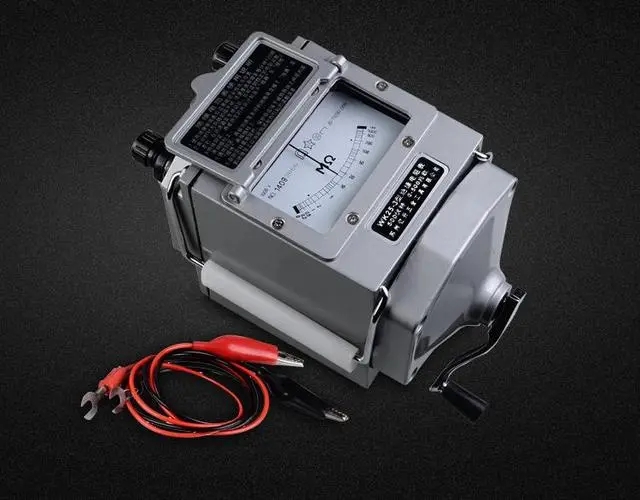

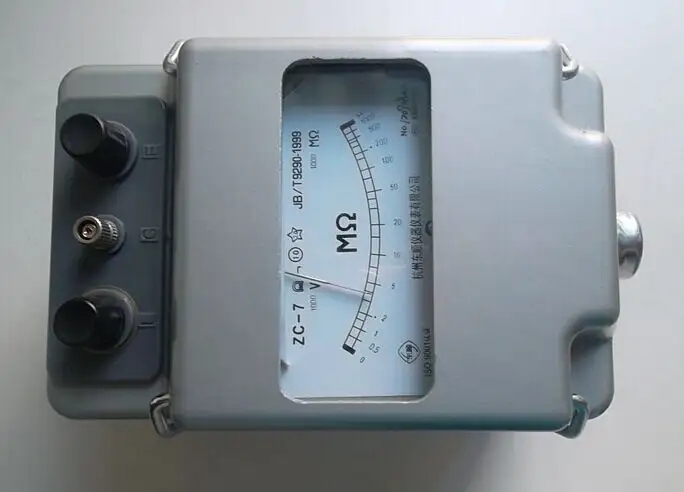

摇表一般指兆欧表。 兆欧表（megger）是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

测量10kv电力电缆的绝缘电阻应选择2500v兆欧表（带有测试线）。>> 万用表如何测量电阻？

测量前，应对兆欧表进行检查，观察指针是否正常，线夹引线与线夹端子连接是否良好，测量导线应用带有屏蔽层的绝缘导线。

准备好接地棒，随时准备放电。电力电缆断电后，先对其进行放电操作，再进行测量。

检查电力电缆上的标示，例如，型号中的额定绝缘电压与摇表的电压等级是否相符合，对其测量时，应了解设备的绝缘数值范围。

用干燥清洁的软布，擦净电缆线芯附近的污垢。

开始测量前，用绳索将所测电缆头吊起1.5m左右，电缆另一头也要朝上，zuihao竖起，避免电缆头碰在墙上接地，并有专门负责看护的人员。

2、兆欧表测试电力电缆绝缘电阻的测试工作

测试项目主要是相间及对地的绝缘电阻值，即u-v、w、地；v-u、w、地；w-u、v、地，共三次。

按要求进行接线，应正确无误。如摇测相对地的绝缘电阻，将被测相加屏蔽接于兆欧表的g端子上；

将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地，同时将共同接地的导线接在兆欧表e端子上；将一根测试线接在兆欧表的l端子上，该测试线(l线)另一端此时不接线芯，如图。

兆欧表测试电力电缆绝缘电阻

图1，兆欧表测试电力电缆绝缘电阻的接线示意图

一人戴绝缘手套并用手握住l测试线的绝缘部分，另一人转动兆欧表手柄使发电机转速达120r/min，将l线与线芯接触，待1min后（指针稳定后），记录其绝缘电阻值。

将l线撤离线芯，停止转动手柄，然后进行放电。放电完毕后，一相电缆芯的测量已经结束。

重复两次上述步骤，分别测量其他两相电缆芯的绝缘电阻。-- 电工技术之家

若测量值不在合格的范围内，则表明所测电力电缆绝缘电阻不合格；若三次测量结果都在标准范围内，则表明该电力电缆绝缘电阻合格。

判断电力电缆绝缘电阻是否合格的标准规定：

1、长度在500m及以下的10kv电力电缆，用2500v兆欧表摇测，在电缆温度为20℃时，其绝缘电阻值一般不应低于400mω。

2、三相之间，绝缘电阻值应几乎一致；若不一致，则不平衡系数不得大于2.5。

3、本次测量值与上次测量的数值，换算到同一温度下，其值不得下降30%以上。
