1、 目的及意义

2 相关标准

gb/t13452.2-92 色漆和清漆 漆膜厚度的测定

3 检验方法要点介绍

3.l gb/t13452.2-92 色漆和清漆 漆膜厚度的测定

此标准中规定了在一定条件下测定漆膜厚度的方法,共有6种,方法1一方法5均为测定干膜厚度的方法,方法6为测定湿膜厚度的方法。

3.1.1 方法1

此法是供漆膜干硬慢的气干涂料用的,这些涂料需要干燥几天,才能形成足够硬的漆膜,允许使用仪器来测定厚度 。 主要应用于气干漆处于固化早期的试板 。

3.1.l.1 测试原理

通过以干膜质量与干膜厚度之间的相应关系来测量干膜厚度 。

3.l.12 仪器设备

漆膜涂布器（线棒涂布器）

精密分析天平

指示表

干燥箱（烘箱）

3.1.1.3 操作要点

①绘制漆膜质量与漆膜厚度关系图

选用不同规格的漆膜涂布器,将涂料涂布于质量相近的聚酷膜上,将涂漆聚酯膜与未涂漆聚酯膜同时水平置于干操箱中,于一定温度下烘烤,用模块子聚酷膜中心取下相同面积的涂漆与未涂漆聚酯膜,称量,计算出每平方米漆膜的质量;用指示表测定出涂漆与未涂漆聚醋膜厚度,计算出每块涂漆聚酯膜的厚度,绘出漆膜质量与漆膜厚度的关系图 。

②在试板上测定

将样品以适当方法涂布于已称量的样板上,以适当方式干操,称量,计算每平方米干膜的质量,对照上述关系图求出对应的膜厚 。

3.1.1.4 结果表示

给出的值为一平均膜厚,以微米(µm)计。

3.1.2 方法2:千分尺法

此法适用于实验室使用的小尺寸金属板或类似材料的平整表面,也可用予圆棒涂层的测量 。

3.1.2.1 测试原理

测定杠杆千分尺两个测量面之间的距离来得出相应的漆膜厚度 。

3,1.2.2 仪器设备

常见的有杠杆千分尺

3.1.2.3 操作要点

首先调整好仪器零点,测定来涂漆底板的厚度,涂漆干操后,再于同一部位测量总厚度,两者之差即为漆膜馬度 。

3.1.2.4 结果表示

以微米(µm)计。

3,1.3 方法3:指示表法

此法這用于测定平整的涂漆试板 。

3,1.3.1 测试原理

利用仪器的触针测量漆膜与底材的高度差即可得到漆膜厚度 。

3.1.3.2 仪器设备

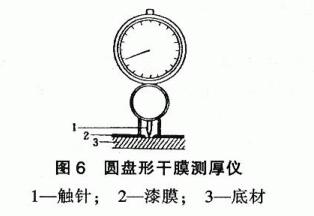

指示表,常见的有圆盘形干膜测厚仪如 e,ichsen233型(德国 eriohen公司) ,如图6所示:

3.1.3.3 操作要点

先将漆膜刮破一很小部位,露出底材,然后按下仪器,使触针测量出高度差,漆膜厚度即显示于刻度盘上。

3.1.3.4 结果表示

以微米(-)计。

3.1.4 方法4:显微镜法

此法中又规定了两种方法即 a法和 b法,分别用来测定不同底材上的干膜厚度。

3.1.4.1 方法a

系测量切自试板或涂漆物体断面上的干膜厚度的一般方法, 在测量由于底材不平整造成漆膜厚度发生变化时特别有用 。

①测试原理

试块经过处理后置于显微镜下,用目镜上的标尺直接标量,读取漆膜厚度 。

②仪器设各

显微镜

③操作要点

将切割下的试块注入树脂中,经过处理露出横断面,置于显微镜下,用目镜上的标尺标量漆膜厚度 。

④结果表示

以徽米计。

3.1.4.2 方法b

此法不涉及试块的切割,直接在显微镜下测定 。

①测试原理

从漆膜到底材切割出一个 v字形缺口,测量 a'、b 的宽度,就能按比例得到漆膜厚度 a、b。如图7所示:

②仪器设各

常见的仪器有多用途干膜检验仪 。

③操作要点

选择一定角度的刀具, 将涂层切割至底材, 然后从带有标尺的显微镜中可直接读出漆膜厚度。

④结果表示

以微米计。

3.1.5 方法5

3.l.5.l 非破坏性仪器测量方法

此法可用于磁性金属底材上及非磁性金属底材上膜厚的测量 。

①测试原理

各类仪器其运转原理均不同,主要有以下几种:

a.磁通量原理:依据磁通量随漆膜的非磁性层在磁体和底材之间的厚度变化来测量 。

b.磁引力脱离原理:以克服永 久磁铁与磁性底材之间的磁引力所需的力来测量漆膜厚度 。

c.涡流原理:利用测头产生的交变磁场在金属底材中形成涡流,根据感应涡流的大小来测出

漆膜厚度 。

②仪器设备

磁性和非磁性测厚仪,常见的有:

elcometer 345型(测试范围 0~1250µm) (英国埃高仪器公司) ,主要用于磁性底材(运用磁通量原理)。

mikrotest 6g型(测试范围 0-100µm)(德国 elektro-physik公司即 lipk公司) ,主要用于磁性底材(运用磁吸力脱离原理)。

qua「'b【 5500型(测试范围 0-2000µm) (德国科隆仪器公司) ,仪器为双测头结构,磁性及非磁性底材上均可使用(运用温流原理) 。

③操作要点

elcometer 345型:仪器经置零和调校后,将测头置于被测漆膜上即可测定。

mik-esl 6g型:将仪器刻度盘量程推至zui大,按动按钮,仪器即自动测定。

quanix 5500型:仪器无需校准,将测头直接置于被试漆膜上即可测定。

④结果表示

以微米(µm)计。

3.1.5.2 β射线反向散射法

此法主要用于移动中漆膜,如卷材涂层的连续测定。

①测试原理

根据反散射强度取决于底材和涂层的原子序数之间差异的原理,测量単位面积涂层的质量, 即可得到测量面积内的平均厚度 。

②仪器设备

常见的有 fisherscope mms(betasoope型)β反散射仪(测试范围 0~200µm)(德国 hlilmut_f「sher公司)

③操作要点

先用有均匀涂层厚度的标准来校正仪器,除连裝测量或大面积测量外,測量时试验样被应稳固地对着测量孔 。

④结果表示

以微米(µm)计。

3.1.6 方法6:湿膜厚度的测量

此法中规定了两种测定方法:轮规和流规前者适用于实验室和施工现场,后者只适用于施工现场,作組略测定 。

3.1.6.1 轮规

①测试原理

由三个轮同轴组成一个整体,直径为50mn,厚度11mm,中间轴与外側两个轮偏心,具有高度差,轮外側有刻度,以指示不同间隙的读数,如图8所示:

②仪器设备

常见的有 qlul型轮规(测试范围 0-150µm)(天津市伟达试验机厂)

③操作要点

把轮规垂直压在被试湿膜表面,从zui大读数开始滚动到零点,湿膜首先与中间偏心轮接触的位置即为湿磁厚度 。

④结果表示

以微米(µm>计。

3.1.6.2 流规

①测试原理

仪器由流齿组成,两端的外齿处于同一水平面,而中间各齿则距水平面有依次递升的不同间隙,指示有不同读数,如图9所示:

②仪器设备

常见的有 shg-100型(测试范围 0~100µm)(上海现代环境工程技术研究所)

shg-200型(测试范围 0-200µm)

shg-700型(测试范围 0-700µm)

shg_750型(测试范围50-750µm)

③操作要点

把梳规垂直压在被试湿膜表面,部分齿被沾湿,湿膜厚度为治湿的zui后一齿与下一个来被i告湿的齿之间的读数。

④结果表示

以微米(µm)计。
