埋弧焊剂成分检测 磷硫含量检测-ks8凯发官方网站

    埋弧焊焊剂的冶金性能

         埋弧焊焊剂应具有良好的冶金性能，焊接时配以适当的焊丝和合理的焊接工艺，焊缝金属应能得到适宜的化学成分和良好的力学性能（与母材相适应的强度和较高的塑性、韧性）以及较强的抗冷裂纹和热裂纹的能力。

      埋弧焊焊剂的工艺性

         埋弧焊焊剂应具有良好的的工艺性-电弧燃烧稳定、熔渣具有适宜的熔点、黏度和表面张力。焊道与焊道间及焊道与母材间充分熔合，过渡平滑没有明显咬边，脱渣容易，焊缝表面成形良好，以及焊接过程中产生的有害气体少。

      埋弧焊焊剂的颗粒

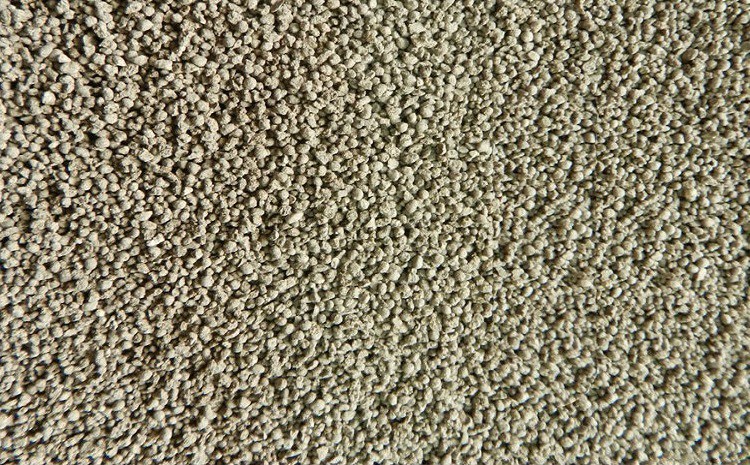

上图中展示的埋弧焊焊剂颗粒度就很好

         埋弧焊焊剂需要有一定的颗粒度，不能太“粉”。还必须要有一定的颗粒强度，以利于多次回收使用。埋弧焊焊剂的颗粒度分为两种：普通颗粒度埋弧焊焊剂的粒度为2.5～0.45mm(8～40目),用于普通埋弧焊和电渣焊；细颗粒度埋弧焊焊剂的粒度为1.25～0.28mm（14～60目），适用于半自动或细丝埋弧焊。其中小于规定粒度60止以下的细颗粒不大于5%，规定粒度14目以上的粗颗粒不大于2%。

      埋弧焊焊剂的含水量和抗潮性

         出厂埋弧焊焊剂含水量的质量分数不得大于0.10%,埋弧焊焊剂在温度25℃、相对湿度70%的环境条件下,放置24h,其吸潮率不应大于0.15%。

      埋弧焊焊剂中机械夹杂物含量

         埋弧焊焊剂中机械夹杂物含量（碳粒、生料、铁合金凝珠及其他杂质）的含量不得大于埋弧焊焊剂质量分数的0.30%；

      埋弧焊焊剂的硫、磷含量

         埋弧焊焊剂应有较低的s、p含量，一般为s≤0.06%,p≤0.08%。
