珠光体含量检测项目 金属材料碳含量检测-ks8凯发官方网站

珠光体是由奥氏体发生共析转变同时析出的，铁素体与渗碳体片层相间的机械混合组织，是铁碳合金中*基本的五种组织之一，代号为p。

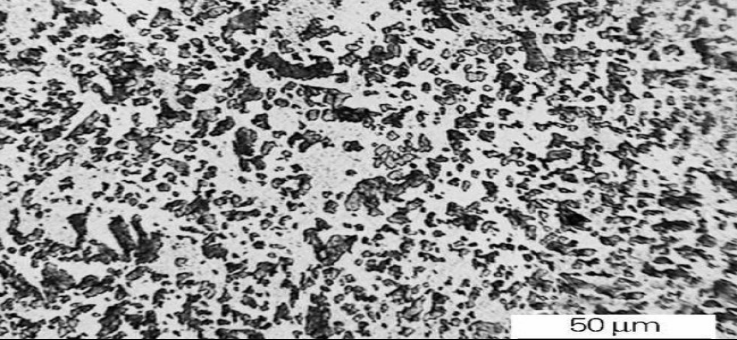

珠光体的含碳量为0.77%，其中铁素体占比为88%，渗碳体占比为12%。珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。在a1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。此外，在球状退火条件下，珠光体中的渗碳体也可呈粒状，这样的珠光体称为粒状珠光体。

珠光体含量试验方法和标准 jb/t 2798-1999 铁基粉末冶金烧结制品金相标准 gb/t 1298-2008 碳素工具钢 astm a 686-92 standard specification for tool steel, carbon gb/t 1299-2000 工模具钢 astm a 681-08 standard specification for tool steels alloy yb/t 169-2014 高碳钢盘条索氏体含量金相检测方法 dl/t 674-1999 火电厂用20号钢珠光体球化评级标准 dl/t 787-2001 火力发电厂用15crmo钢珠光体球化评级标准 jb/t 9205-2008 珠光体球墨铸铁零件感应淬火金相检验
