广州钢丝绳破断拉力检测 钢丝绳拉力检测-ks8凯发官方网站

钢丝绳破断拉力测试原理
对钢丝绳试样施加拉力，拉伸至钢丝绳断裂，测定钢丝绳的实际破断拉力，或者试验至规定拉力值。
钢丝绳破断拉力测试方法：
合金浇铸法
树脂浇注法
套管压制法
直接夹持法

破断拉力测试标准:

gb/t 8358-2014                  钢丝绳实际破断拉力测定方法
iso 3108:1974                     通用钢丝绳.实际断裂载荷的测定
astm a931-08(2013)          test method for tension testing of wire ropes and strand en 12385-1 a1:2008
en 12385-1-2008                钢丝绳.安全性.第1部分:一般要求

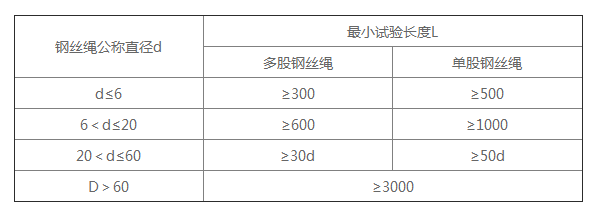

破断拉力测试试样要求:

钢丝绳破断拉力试验 gb/t 8358-2014
1.除非另有规定，试验一般在室温10℃~35℃范围内进行。对温度要求严格的试验，试验温度应为23℃±5℃。
2.将试样安装在试验机上，并保证试样轴线与试验机夹头轴线重合。
3.对于浇铸法拉伸试样，采用立式拉力试验机试验时，先将试样置于上、下钳口座内，并让下钳口座内试样悬空，调整试验机零点，再实施拉伸试验。
4.对于套管压制法，将压制好的套管试样直接夹持在钳口中，即可实施拉伸试验。
5.对于直接夹持法，应采用合适的夹具，必要时可以在试样与夹具间衬垫沾有金刚砂的铝箔，避免夹具夹伤试样表面。
6.对于缠绕法，先将试样一端固定在试验轮上，然后将试样缠绕在试验轮中，拉紧试样，固定试样另一端，即可实施拉伸试验。
7.试验过程中应平稳加载。当施加的试验力值不大于钢丝绳小破断拉力的80%时，试验力可以较快的速率施加；但是当试验力值超过80%时则应缓慢加载，力值增加的速率每秒应不超过小破断拉力的0.5%。
8.试验过程中应采取有效措施，防止钢丝绳试样发生旋转，以免影响试验结果的准确性。
9.如果钢丝绳试样在距离夹头6d或50mm（两者取其小者）内破断，其实测破断拉力达到相关产品标准的规定时，可视为试验有效。否则该试验无效，应重新取样进行试验。
10在保证试验有效的前提下，上述方法均可作为仲裁试验方法。
