一、万用表

万用表是电工bukehuoque的工具。有很多种称呼，又叫多用表、三用表、复用表。这是一种多功能、多量程的测量仪表，可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如放大倍数β）。当前万用表有指针式的、也有数字式的。

指针式万用表是传统式的，指示过程明了，价格便宜，常用型号有 mf14、mf30 和 500 型三种；数字式万用表是目前普遍使用的，功能更丰富，价格较高。

（一）万用表的结构

万用表三个主要部分，表头、测量电路及转换开关等组成。

万用表的形式很多，使用的方法也各有不同，但基本原理是一样的。如图所示“

（1）如果将转换开关拨在ma挡上，则万用表就构成一个直流电流表。要扩大电流的量程，可采用（并联电阻）分流器。

（2）如果将转换开关拨在v挡上，则万用表就构成一个直流电压表。要扩大电压表的量程，可采用串联电阻的方式。

（3）如果将转换开关拨在v交流挡上，则万用表就构成一个整流系交流电压表。被测交流电压经二极管整流将交流变成直流。

（4）如果将转换开关拨在 ω 挡上，则万用表就构成一个欧姆表。

1. 表头：表头实质上是一只高灵敏度的磁电式直流电流表。万用表的主要性能指标基本上取决于这只表头的性能。

2.


表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度越高。在测电压时，内阻越大，其性能就越好。

表头上通常有四条刻度线，从上到下，具体含义或功能是：

第一条标有r或ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和va，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10v以外的其它位置时，即读此条刻度线。

第三条标有10v，指示的是10v的交流电压值，当转换开关在交、直流电压挡，量程在交流10v时，即读此条刻度线。

第四条标有db，指示的是音频电平。

2.测量电路

测量电路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，由电阻、半导体元件及电池组成。

测量电路负责将各种不同的被测量（如电流、电压、电阻等），在不同的量程，经过一系列的处理（如整流、分流、分压、放大等）统一变成一定量限的微小直流电流，送入表头进行测量显示。

3.转换开关

转换开关一个多档位的旋转开关。作用是用来选择各种不同的测量线路，以满足不同种类被测量和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。

普通的万用表，测量项目一般包括：“ma”；直流电流、“v（－）"：直流电压、“v（～）”：交流电压、“ω”：电阻。每个测量项目又划分为几个不同的量程以供选择。

（二）符号含义

1）∽ 表示交直流

2） v－2.5kv 4000ω/v：表示对于交流电压及2.5kv的直流电压挡，其灵敏度为4000ω/v

3）a－v－ω ：表示可测量电流、电压及电阻

4）45－65－1000hz： 表示使用频率范围为1000 hz以下，标准工频范围为45－65hz

5）2000ω/v dc ：表示直流挡的灵敏度为2000ω/v

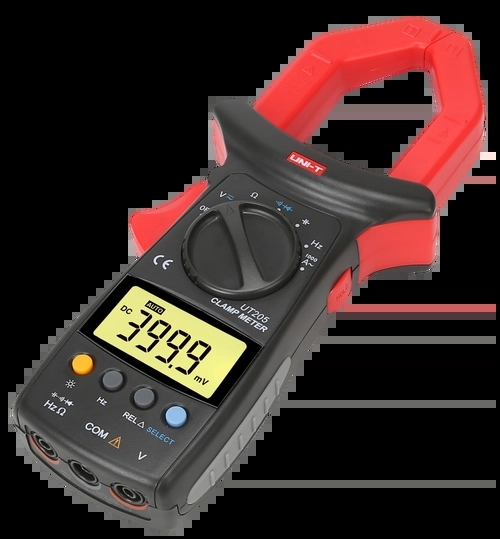

钳表和摇表表盘上的符号与上述符号相似。
