硅石抗爆率检测 硅石耐火度 化学成分检测-ks8凯发官方网站

硅石抗爆率检测方法

警告:进行本试验的人员应有正规实验室工作的实践经验。本试验并未指出所有可能的问题。使用

者有责任采取适当的安全和健康措施,并保证符合国家有关法律法规规定的条件。

a.1 范围

本附录适用于硅石抗爆率的测定。

a.2设备和仪器

a.2.1电子天平,精度为0. 1g.

a.2.2抗爆僮, 耐热温度不低于1350c。

a.23高温抗爆炉,额定温度不低于 1400c.

a2.4标准筛,孔径为20mm.

a.3试样

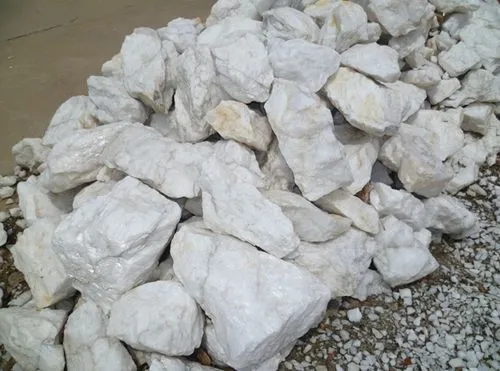

取化学成分含量达到生产标准的硅石样品,粒度为60mm~120mm。

a.4试验步骤

a.4.1根据抗爆筐(a. 2. 2)的体积,取待测定的硅石样品1000g以上,至0. 1g,放入抗爆筐(a.2.2)内。

a.4.2将装有硅石样品的抗爆馇放 人已恒温到1300c的高温抗爆炉(a.2. 3)中,骤热15min,取出冷却至室温。

a.4.3样品(a. 4. 2)通过标准筛(a.2.4),筛分时应保持水平，防止样品丢弃,将筛上粒度大于20mm的硅石称重,计为m。

a.4.4每批试样做三次,取其平均值。

a.5 结果计算

硅石的抗爆率按式(a.1)计算,结果修约至整数。

w(硅石扰肇本(%) = m x 100.................... (a. 1)

m

式中:

m试样总重量, 单位为克(g);

m一试样经 1300c骤热15min冷却后,粒度大于20mm的质量,单位为克(g).
