硅石 石英石成分检测 硅矿耐火度 抗爆率检测-ks8凯发官方网站

硅石是脉石英、石英岩、燧石和砂岩的统称。其主要化学成分是sio2，一般含有铁、铝、铬和钛的氧化物等杂质。可用做玻璃原料、冶金溶剂、石料和制造硅质耐火材料等

硅石的化学成分是什么

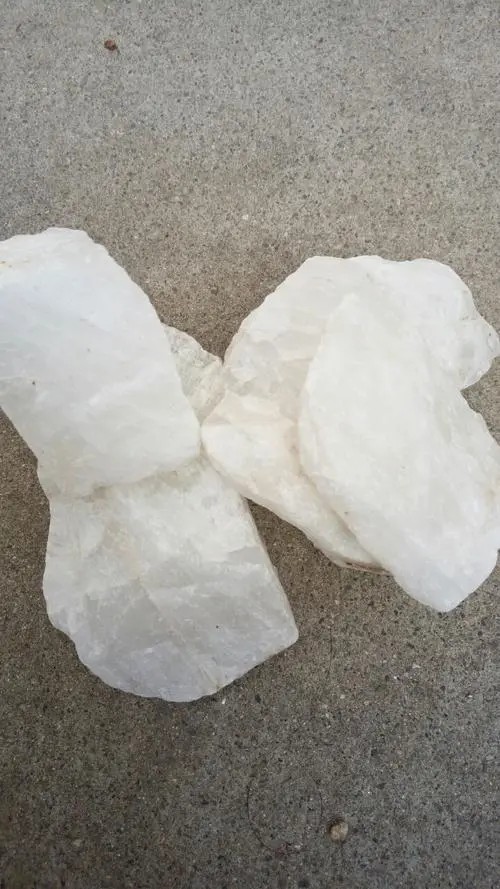

硅石

包括脉石英、石英岩、石英砂岩，主要分布在梁家寨乡，榆林坪乡、上社镇和西潘乡等地。石英砂岩分布在仙人乡庄只一带。无地质勘查资料，根据各矿点矿床出露长度和宽度，估算地质储量约5000万吨。根据各矿点拣块化验分析，含二氧化硅约在96—99％之间。该矿现有开采点十处。年矿石采出量约3万吨。硅石主要用于玻璃，陶瓷、冶炼、硅铁，工业硅、硅转等。

硅石化学加工

硅石大量用作建筑材料的原料，也是无机盐工业的重要原料。用化学方法可将硅石加工成一系列硅化合物。硅石一般指纯度较高的天然石英砂即二氧化硅，在自然界中分布广，储藏量大，很多国家都有大型优质矿，开采量大。

加工方法　硅石经化学加工，除还原生产单质硅外，首先得到硅化合物的母体产品硅酸钠(俗称水玻璃)，主要有碱法和硫酸钠法两种。

碱法 　硅石不溶于水和酸，但易与碱反应生成硅酸钠，所以碱法是硅石化学加工的主要方法。碱法又分为干法（纯碱法）和湿法（烧碱法）。

①干法(纯碱法)　将含二氧化硅99％以上的硅石粉碎到50～80目,与纯碱按一定比例配合,在1100～1350℃的高温下焙烧4～6h，生成熔融态物料，反应式为：

xsio2＋nna2co3─→nna2o·xsio2＋nco2

式中x和n的摩尔比称为硅酸钠的模数，工业用硅酸钠的模数一般为1.0～3.8。选择不同的配料比可得到不同模数的产品。在高温生产中碱易损失，故配碱量往往要稍高于模数要求的理论量。

得到的熔融物料除含硅酸钠外，还含有未反应的硅石等水不溶物，用水溶解分离掉熔融体中不溶物，得到无色透明的粘稠液体即硅酸钠产品。

干法易于制造高模数的硅酸钠产品，生产条件要求不太苛刻，易于工业生产。但能耗大，操作条件差。

②湿法（烧碱法）　将粉碎至120目以上的硅石粉（sio2)含量高于99％）,与烧碱按一定比例（由产品模数而定）配合，放入带搅拌的加压反应釜中，通蒸汽加热到175℃以上,压力控制在811kpa以上，反应4～6h,冷却后过滤，除去未反应的二氧化硅，即可得到液体硅酸钠产品，反应式为：

xsio2＋2nnaoh─→nna2o·xsio2＋nh2o

湿法能耗低，操作环境较好，但不易得高模数产品。

硫酸钠法　将含二氧化硅达98％的硅石粉碎到80目，与硫酸钠（其配比按产品的模数定）和煤粉按一定比例配合，在反射炉内反应。首先硫酸钠还原成硫化钠，后者与硅石反应得硅酸钠，同时放出二氧化硫。反应式为：

na2so4＋4c─→na2s＋4co

nna2s＋xsio2＋3/2no2─→nna2o·xsio2＋nso2
