珠光体检测 模具钢碳素钢检测 球磨铸铁金相组织检测-ks8凯发官方网站

共析钢加热保温并完全奥氏体化后缓慢冷却,在稍低于a1温度下发生共析分解,其产物为a与fe3c的混合物,由于显微镜下图象状似珠

母,被称为pearlite ,译名珠光体。

珠光体是铁素体和渗碳体的机械混合物,它是钢的共析转变产物,形态是铁素体和渗碳体彼此相间形如指纹,呈层状排列。按碳化物分

布形态又可分为片状珠光体和球状珠光体二二种。

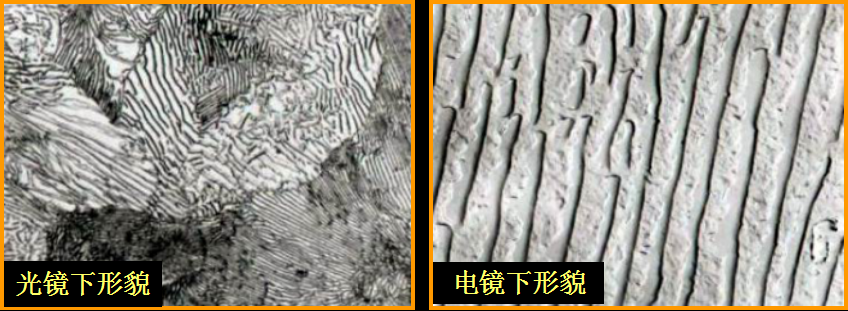

其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物,也称片状珠光体。片状珠光体又可分为粗片状、中片状和细片状三种(珠光

体、索氏体、屈氏体)

1 )珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大,所形成的珠光体片间距离越小

2)在a1 ~650°c形成的珠光体片层较厚,在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体,称为粗珠光体、片

状珠光体,简称珠光体

3 )在650~600°c形成的珠光体用金相显微镜放大500倍,从珠光体的渗碳体上仅看到一条黑线 ,只有放大1000倍才能分辨的片层,称

为索氏体

4 )在600~ 550°c形成的珠光体用金相显微镜放大500倍,不能分辨珠光体片层,仅看到黑色的球团状组织,只有用电子显微镜放大

10000倍才能分辨的片层称为屈氏体。

在铁素体基体上弥散分布粒状渗碳体的组织,称为“粒状珠光体”或“球状珠光体”,一般 是经过球化退火或淬火后经中、高温回火而得

到的。

jb/t 2798-1999      铁基粉末冶金烧结制品金相标准 gb/t 1298-2008     碳素工具钢 astm a 686-92      碳素工具钢的标准规范 gb/t 1299-2000     工模具钢 astm a 681-08     工具钢合金的标准规范 yb/t 169-2014       高碳钢盘条索氏体含量金相检测方法 dl/t 674-1999       火电厂用20号钢珠光体球化评级标准 dl/t 787-2001       火力发电厂用15crmo钢珠光体球化评级标准 jb/t 9205-2008      珠光体球墨铸铁零件感应淬火金相检验
